Tiada "nombor ajaib" tunggal untuk H2S had masukNACE MR0175/ISO 15156. Sebaliknya, piawaian menggunakan skala gelongsor berdasarkanKeterukan Alam Sekitar.
Ambang Kritikal: 0.05 psi (0.3 kPa)
Bagi kebanyakan persekitaran pengeluaran minyak dan gas, NACE MR0175 mentakrifkan persekitaran sebagai"Masam"jika tekanan separa H2S ( pH2S ) ialahsama dengan atau lebih daripada 0.05 psi (0.3 kPa).
Di bawah 0.05 psi:Persekitaran biasanya dianggap "tidak-masam," dan gred API 5CT standard (seperti J55/K55) boleh digunakan tanpa ujian anti-kakisan tertentu.
Di atas 0.05 psi:Anda mesti menggunakan bahan yang mematuhi NACE MR0175 (seperti L80-1, C90, T95 atau C110) yang mempunyai kekerasan terhad dan rawatan haba khusus.
Bagaimana H2Perubahan Had S (4 Kawasan Keterukan)
Piawaian mengiktiraf bahawa H2S lebih berbahaya pada tahap keasidan (pH) tertentu. Ia membahagikan risiko kepada4 Kawasan Keterukanuntuk karbon dan keluli aloi-rendah:
Rantau 0 (Risiko Rendah):
pH2S<0.05 psi. No specific SSC (Sulfide Stress Cracking) requirements.
Rantau 1 (Masam Ringan):pH lebih tinggi atau H lebih rendah2peringkat S. Standard L80-1 selalunya mencukupi.
Wilayah 2 (Pertengahan):Meningkatkan H2S dan pH yang lebih rendah. Kawalan kekerasan menjadi kritikal.
Wilayah 3 (Sangat Masam):Tinggi H2S tekanan separa dan pH rendah (keasidan tinggi). Di sinilah gred-tinggi sukaT95atauC110adalah wajib.
Bagaimana untuk Mengira H2S Tekanan Separa
Sebagai pembeli atau jurutera, anda bukan hanya melihat peratusan H2S ; anda mesti mempertimbangkanJumlah Tekanan Sistem.
Formula:
pH2S=Jumlah Tekanan Mutlak×Pecahan Tahi Lalat H2S (ppm/1,000,000)pH2S=Jumlah Tekanan Mutlak×Pecahan Tahi Lalat H2S (ppm/1,000,000)
Contoh: Jika telaga anda mempunyai jumlah tekanan sebanyak1,000 psidan mengandungi100 ppm H2S: 1,000×0.0001=0.1 psi
Keputusan: Ini melebihi0.05 psihad. awakmestigunakan paip "Sour Service" yang mematuhi NACE-.
Pengecualian Penting (Suhu)
NACE MR0175 menyatakan bahawa risikoPerekahan Tekanan Sulfida (SSC)sebenarnyapaling tinggi pada suhu bilik(lebih kurang. 25∘C atau 77∘F ).
Apabila suhu meningkat (lebih dalam dalam telaga), kerentanan bahan kepada SSC sering berkurangan.
Walau bagaimanapun, suhu tinggi memperkenalkan risiko lain seperti-kakisan penurunan berat badan, bermakna H2Had S hanyalah sebahagian daripada teka-teki pemilihan bahan.
Petua Perolehan Pakar:
Apabila meminta sebut harga untuk paip Sour Service (seperti API 5CT L80-1 atau T95), sentiasa berikan tiga parameter berikut kepada pembekal anda:
H2SH2S
Tekanan Separa
pH in{0}}in situ air yang dihasilkan
Suhu lubang-bawah

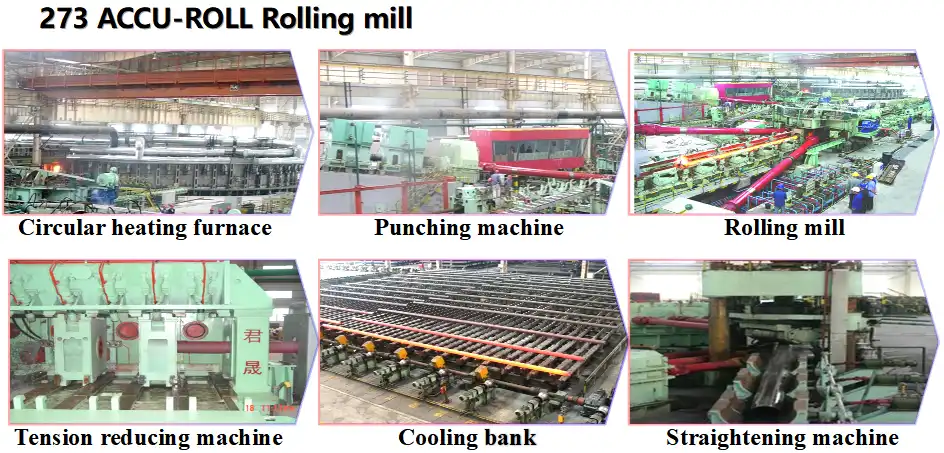

Talian Proses OCTG API GNEE NACE MR0175

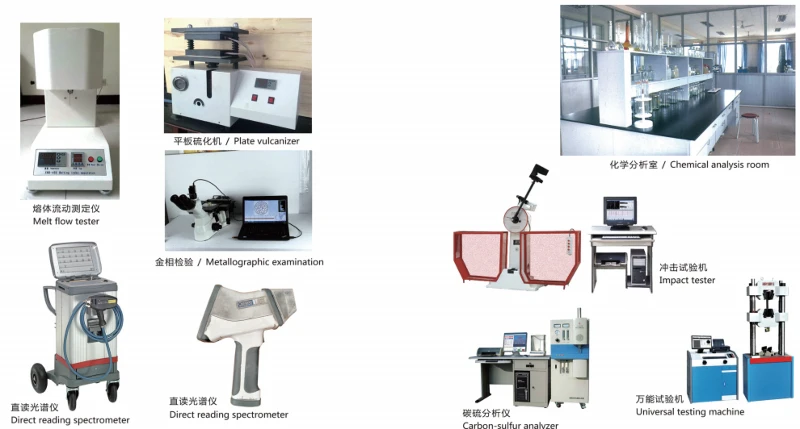

Peralatan Ujian GNEE NACE MR0175 API OCTG

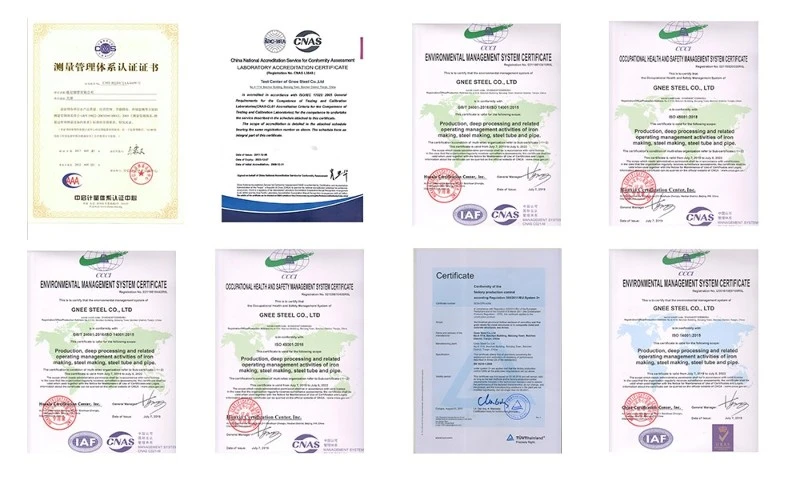

Sijil OCTG API GNEE NACE MR0175
Soalan Lazim
S1: Saya telah pun membeli sarung API 5CT L80. Mengapa saya perlu meminta "Sour Service (L80-1)" secara khusus?
A: Ini adalah perbezaan keselamatan yang kritikal. Walaupun standard L80 memenuhi keperluan kekuatan minimum, iataburan kekerasandanstruktur mikrotidak dioptimumkan untuk hidrogen sulfida (H2S ) persekitaran. Standard L80 sangat mudah terdedah kepada kerosakan hidrogen dan keretakan secara tiba-tiba dalam telaga masam.
Penyelesaian Profesional:
kamiL80-1 (Perkhidmatan Masam)dengan tegas mengikut NACE MR0175. Kami bukan sahaja menjamin kekuatan hasil; kami menggunakan proses-badan penuh Dipadamkan & Dipanaskan (Q+T) untuk mengawal dengan ketatkekerasan di bawah 22 HRC. Ini memastikan bahan mempunyai keliatan yang diperlukan untuk menyerap atom hidrogen daripada membenarkannya menyebabkan keretakan rapuh.
S2: H saya2S kepekatan sangat rendah (cth, 100 ppm). Adakah saya benar-benar perlu mematuhi NACE MR0175?
A:Menentukan keperluan untuk paip perkhidmatan masam bergantung kepadaH2S
Tekanan Separa ( pH2S ), bukan hanya kepekatan (ppm).
Penyelesaian Profesional:
Menurut piawaian NACE, persekitaran ditakrifkan sebagai "Masam" jika tekanan separa melebihi0.05 psi (0.3 kPa). Contohnya, dalam telaga tekanan tinggi-, walaupun kiraan ppm rendah boleh mengakibatkan tekanan separa yang melebihi had keselamatan. Kami boleh mengira ini untuk anda secara percuma berdasarkan -tekanan lubang, pH dan suhu bawah anda untuk mengesyorkan gred yang paling jimat lagi selamat (cth, L80-1, C90 atau T95).
S3: Bagaimanakah saya boleh yakin 100% bahawa paip yang saya terima telah lulus ujian Sour Service? Apakah yang perlu saya cari di MTC?
A:Sijil Ujian Kilang Servis Masam (MTC) yang sah mesti mengandungi empat elemen utama:
Ketulenan Kimia:Kandungan Sulfur (S) ultra{0}}rendah (biasanya Kurang daripada atau sama dengan 0.003%).
Laporan Kekerasan:Nilai direkodkan daripada berbilang titik ujian, tidak melebihi 22 HRC.
Rawatan Haba:Dinyatakan dengan jelas sebagai Quenched & Tempered (Q+T).
Kod Ujian Khusus:Rujukan kepadaNACE TM0177 (SSC)atauTM0284 (HIC)ujian.
Penyelesaian Profesional:
Selain menyediakan MTC terperinci, kami mengalu-alukan-agensi pemeriksaan pihak ketiga (seperti SGS atau BV) untuk melakukan ujian semula{1}}makmal secara rawak sebelum dimuatkan, memastikan setiap sambungan adalah "Sour Service Guardian" yang benar.
