Dalam industri minyak dan gas, saiz tiub dan selongsong diseragamkan olehAPI (Institut Petroleum Amerika), khususnya di bawahSpesifikasi 5CT.
Saiz paip ini sentiasa dirujuk oleh merekaDiameter Luar (OD). Walau bagaimanapun, kerana ketebalan dinding yang berbeza diperlukan untuk kedalaman dan tekanan yang berbeza, Diameter Dalaman (ID) berbeza-beza.
Minta Sebut Harga Segera untuk Selongsong & Tiub API 5CT
Saiz Selongsong
Selongsongialah paip berdiameter besar-diturunkan ke dalam lubang gerudi yang jelas dan disimen di tempatnya. Ia melindungi perigi daripada runtuh dan menghalang cecair daripada bocor ke dalam air bawah tanah.
Saiz OD Selongsong Biasa:
Paip Konduktor:16", 20", 24", atau 30" (Rentetan pertama yang digunakan).
Selongsong Permukaan:10-¾", 13-⅜" (Melindungi zon air tawar).
Selongsong Perantaraan:7-⅝", 8-⅝", 9-⅝" (Digunakan dalam telaga yang lebih dalam untuk beralih ke zon tekanan tinggi).
Sarung Pengeluaran:4-½", 5", 5-½", 7" (Rentetan akhir yang mengalir ke takungan).
Metrik Utama:Selongsong diterangkan olehODdanBerat per Kaki(cth, selongsong 5-½" 17#). Berat menentukan ketebalan dinding.
Spesifikasi saiz selongsong
| kategori | OD Biasa (Inci) | OD (mm) | Permohonan Utama |
| Konduktor | 16", 20", 24", 30" | 406 - 762 | Rentetan paling luar; menghalang keruntuhan tanah atas. |
| Sarung Permukaan | 10-¾", 13-⅜" | 273 - 340 | Melindungi zon air tawar; menyokong timbunan BOP. |
| Selongsong Perantaraan | 7-⅝", 8-⅝", 9-⅝" | 194 - 244 | Digunakan untuk bahagian kompleks (zon tekanan tinggi atau kehilangan). |
| Sarung Pengeluaran | 4-½", 5", 5-½", 7" | 114 - 178 | Rentetan akhir ditetapkan melalui atau di atas takungan. |
| Pelapik | Macam-macam | - | Rentetan yang tidak memanjang ke permukaan; tergantung dari selongsong sebelumnya. |
Saiz Tiub
Tiub ialah paip yang diletakkan di dalam selongsong. Ia adalah saluran di mana minyak atau gas sebenarnya mengalir ke permukaan. Tidak seperti selongsong, tiub direka untuk ditarik dan diganti jika ia terhakis atau tersumbat.
Saiz OD Tiub Biasa:
Tiub Kecil (Macaroni):1.050", 1.315", 1.660" (Digunakan untuk suntikan kimia atau telaga yang sangat kecil).
Tiub Pengeluaran Standard:
2-⅜"(Sangat biasa dalam telaga kelantangan-lebih lama atau lebih rendah).
2-⅞"(Piawaian industri untuk kebanyakan telaga minyak dan gas darat).
3-½"(Digunakan untuk telaga-tinggi).
Tiub Bor Besar:4", 4-½" (Digunakan dalam telaga luar pesisir atau dasar laut pengeluaran tinggi).
Spesifikasi Saiz Tiub
| kategori | OD Biasa (Inci) | OD (mm) | Permohonan Utama |
| Tiub Makaroni | 1.050", 1.315", 1.660" | 26.7 - 42.2 | Suntikan kimia atau operasi workover-lubang nipis. |
| Tiub Standard | 2-⅜" | 60.3 | Biasa dalam telaga darat-lebih rendah atau lebih lama. |
| Tiub Standard | 2-⅞"(Paling Biasa) | 73.0 | Piawaian industri untuk kebanyakan telaga minyak/gas darat. |
| Tiub Bor Besar | 3-½", 4", 4-½" | 88.9 - 114.3 | Telaga pengeluaran-tinggi, luar pesisir atau telaga suntikan air. |
Klasifikasi Panjang (Julat)
API mentakrifkan tiga "Julat" untuk panjang setiap sambungan paip:
| Julat | Panjang Selongsong (kaki / m) | Panjang Tiub (kaki / m) | Teguran |
| Julat 1 (R1) | 16 – 25 kaki (4.8 - 7.6m) | 20 – 24 kaki (6.1 - 7.3m) | Jarang digunakan. |
| Julat 2 (R2) | 25 – 34 kaki (7.6 - 10.4m) | 28 – 32 kaki (8.5 - 9.8m) | Piawaian industri yang paling biasa. |
| Julat 3 (R3) | > 34 ft (> 10.4m) | 38 – 42 kaki (11.6 - 12.8m) | Digunakan untuk telaga dalam untuk mengurangkan sambungan. |

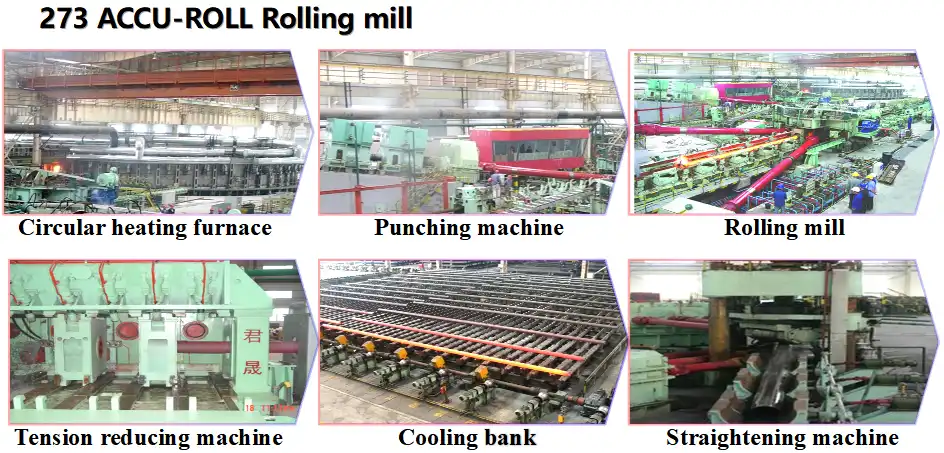

Kilang API 5CT OCTG
Peralatan ujian Paip Selongsong Telaga Minyak API 5CT
Sijil Paip Selongsong Minyak Dan Gas API 5CT
Soalan Lazim
Berapakah panjang selongsong?
Selongsong Telaga Minyak/Gas: Have standardized API length ranges (R-1: 4.88-7.62m, R-2: 7.62-10.36m, R-3: >10.36m), biasanya dihasilkan antara 6-13m.
Selongsong Kalis Air Fleksibel: Panjang adalah tersuai-dikira setiap pemasangan sebagai Ketebalan Dinding + Panjang Sambungan (biasanya 40-100mm jumlah).
Berapakah panjang julat 2 tiub?
Tiub Julat 2 mempunyai julat panjang standard 25 hingga 34 kaki. Panjang khusus ini diseragamkan untuk mengoptimumkan pengendalian, kecekapan pengangkutan dan penggunaan ruang pada pelantar penggerudian dan kenderaan pengangkutan dalam industri seperti minyak dan gas.
