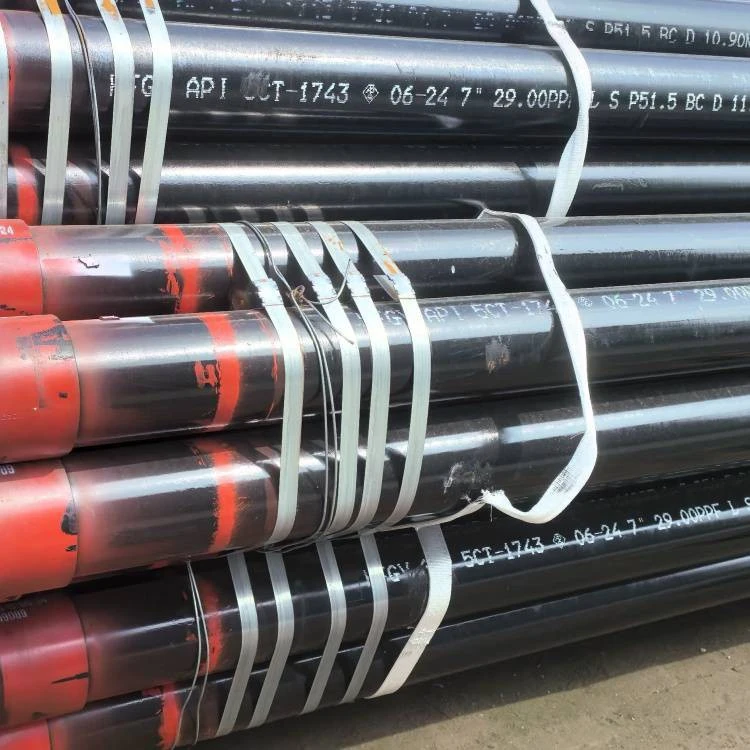

Selongsong dan Paip Tiub API 5CT L80
API 5CT L80ialah gred keluli{0}}terhad yang digunakan untuk selongsong dan tiub dalam telaga minyak dan gas. Ia kepunyaanKumpulan 2spesifikasi API 5CT dan direka bentuk terutamanya untukPerkhidmatan Masam (H2S persekitaran) atau telaga di mana kekerasan terkawal diperlukan untuk mengelakkan kegagalan rapuh.
Terdapat tiga jenis utama:L80 Jenis 1(karbon/aloi),L80 9Cr(9% Chromium), danL80 13Cr(13% Chromium untuk CO yang tinggi2 rintangan).
Selongsong dan tiub L80 mempunyai kekuatan hasil 552–655 MPa dan rintangan runtuh sehingga 120 MPa, menjadikannya sesuai untuk telaga dalam antara 3,000 hingga 5,000 meter.Klik untuk mendapatkan laporan bahan percuma dan sesuaikan penyelesaian lubang bawah yang disesuaikan!
L80 Pengenalpastian Jalur Warna
API 5CT menggunakan pengekodan warna untuk mengelakkan pencampuran gred berbeza di-tapak.
| Gred Keluli | Jalur Warna Badan Paip | Warna Gandingan |
| L80 Jenis 1 | Satu band Merah + Satu band Brown | Merah sepenuhnya dengan band Brown |
| L80 9Cr | Satu Merah + Satu Coklat + Satu Kuning | Gandingan merah dengan jalur Coklat & Kuning |
| L80 13Cr | Satu Merah + Satu Coklat + Satu Biru | Gandingan merah dengan jalur Coklat & Biru |
Jadual Komposisi Kimia (Pecahan Jisim %)
L80-9Cr dan 13Cr dialoi untuk rintangan kakisan, manakala L80-1 ialah keluli karbon/aloi standard.
| unsur | L80 Jenis 1 | L80 9Cr | L80 13Cr |
| Karbon (C) | Kurang daripada atau sama dengan 0.43% | Kurang daripada atau sama dengan 0.15% | 0.15% - 0.22% |
| Mangan (Mn) | Kurang daripada atau sama dengan 1.90% | 0.30% - 0.60% | 0.30% - 1.00% |
| Fosforus (P) | Kurang daripada atau sama dengan 0.030% | Kurang daripada atau sama dengan 0.020% | Kurang daripada atau sama dengan 0.020% |
| Sulfur (S) | Kurang daripada atau sama dengan 0.030% | Kurang daripada atau sama dengan 0.010% | Kurang daripada atau sama dengan 0.010% |
| Silikon (Si) | Kurang daripada atau sama dengan 0.45% | 0.50% - 1.00% | Kurang daripada atau sama dengan 1.00% |
| Chromium (Cr) | - | 8.00% - 10.00% | 12.00% - 14.00% |
Jadual Sifat Mekanikal
Semua jenis L80 berkongsi keperluan kekuatan yang sama.
| Harta benda | Unit | Nilai |
| Kekuatan Hasil (Min) | psi (MPa) | 80,000 (552) |
| Kekuatan Hasil (Maks) | psi (MPa) | 95,000 (655) |
| Kekuatan Tegangan (Min) | psi (MPa) | 95,000 (655) |
| Kekerasan Maksimum | HRC | Kurang daripada atau sama dengan 23.0 |
| Pemanjangan | % | Dikira berdasarkan luas spesimen |
Dimensi dan Toleransi
| item | Toleransi |
| Diameter Luar (OD) | OD < 4-1/2": ±0.031"; OD Lebih besar daripada atau sama dengan 4-1/2": +1.00% / -0.50% |
| Ketebalan Dinding | -12.5% |
| Berat (Sendi Tunggal) | +6.5% / -3.5% |
| Berat (Batch/Lot) | -1.75% |
| Panjang | Julat 1: 4.88-7.62m; Julat 2: 7.62-10.36m; Julat 3: >10.36m |
| Kelurusan | < 0.2% of total pipe length |
Jenis Pembuatan API 5CT L80
Proses Pengilangan:
Lancar (S):Yang paling biasa untuk L80 untuk memastikan keseragaman struktur.
Kimpalan Elektrik (EW):Dibenarkan untuk L80 Jenis 1, walaupun kurang biasa dalam perkhidmatan masam kritikal.
Rawatan Haba (Wajib):
Semua gred L80 mesti menjalaniPelindapkejutan dan Pembajaan (Q&T). Proses ini memastikan struktur berbutir-halus dan mengehadkan kekerasan keluli.
Jenis Sambungan, Hujung dan Gandingan
L80 sering digunakan dalam telaga gas atau telaga dalam, jadi integriti meterai adalah yang terpenting.
tamat:LazimnyaTE (Berbenang & Berganding).
Sambungan Selongsong:
STC / LTC:Benang 8 pusingan standard.
BTC:Benang penopang untuk beban tegangan tinggi.
Sambungan Tiub:
NU:Tidak-Kesal.
EUE:Akhir Kecelaruan Luaran (paling biasa).
Sambungan Premium:Untuk keperluan ketat gas-dalam
H2SH2S
telaga, benang "Premium" dengan pengedap logam-ke-logam (cth, VAM TOP) kerap digunakan.
Gandingan:Mesti gred yang sama (L80) dan dipanaskan-(S&T).
Pemeriksaan Rujukan untuk L80
Oleh kerana L80 ialah gred hasil-terhad, pemeriksaan lebih teliti berbanding J55/K55:
Ujian Kekerasan (Kritis):Ujian mandatori untuk memastikan kekerasan maksimum tidak melebihi23 HRC. Ini adalah ujian yang paling penting untuk
H2SH2S
rintangan.
NDT (Ujian Bukan{0}}Memusnahkan):Pemeriksaan Ultrasonik (UT) atau Elektromagnet (EMI) 100% untuk mengesan keretakan atau penipisan dinding.
Ujian Hidrostatik:Setiap sambungan diuji pada tekanan tinggi untuk memastikan prestasi kalis-kebocoran.
Ujian Drift:Melepasi mandrel melalui paip untuk memastikan kelegaan dalaman.
Visual & Dimensi:Memeriksa lubang permukaan, OD, dan ketebalan dinding.
Peralatan Ujian API 5CT L80 OCTG
Kilang sarung telaga minyak API 5CT L80
Sijil Selongsong dan Tiub API 5CT L80
Soalan Lazim
Adakah L80 9Cr dan L{1}}Cr tersedia sebagai paip dikimpal?
L80 9Cr dan L80 13Cr biasanya dibekalkan dalam bentuk paip lancar dan digunakan terutamanya sebagai selongsong dan tiub dalam telaga minyak dan gas. Memandangkan ia mesti menahan tekanan tinggi, suhu tinggi dan persekitaran yang menghakis (seperti keadaan yang mengandungi CO₂ atau H₂S), pembuatannya mematuhi spesifikasi API 5CT dengan ketat.
Di manakah skop standard dan keperluan PSL untuk L80 boleh disahkan?
Skop dan keperluan PSL untuk Gred L80 boleh disahkan dalam standard API 5CT, meliputi jenis produk, proses pembuatan, julat dimensi dan tahap kualiti.
Jenis Produk: Selongsong, tiub, sambungan anak anjing, dsb.
Proses Pengilangan: Terutamanya paip keluli lancar; L80 9Gred Cr/13Cr biasanya tidak dihasilkan menggunakan proses kimpalan.
Julat Dimensi: Diameter luar 114.3–508 mm; ketebalan dinding 5.21–16.13 mm.
Tahap PSL:
PSL-1: Keperluan asas, sesuai untuk keadaan operasi standard.
PSL-2: Termasuk keperluan tambahan untuk keliatan impak dan kawalan komposisi kimia.
PSL-3: Tahap tertinggi; memerlukan pensijilan rintangan sulfur dan bertujuan untuk digunakan dalam persekitaran yang melampau.
