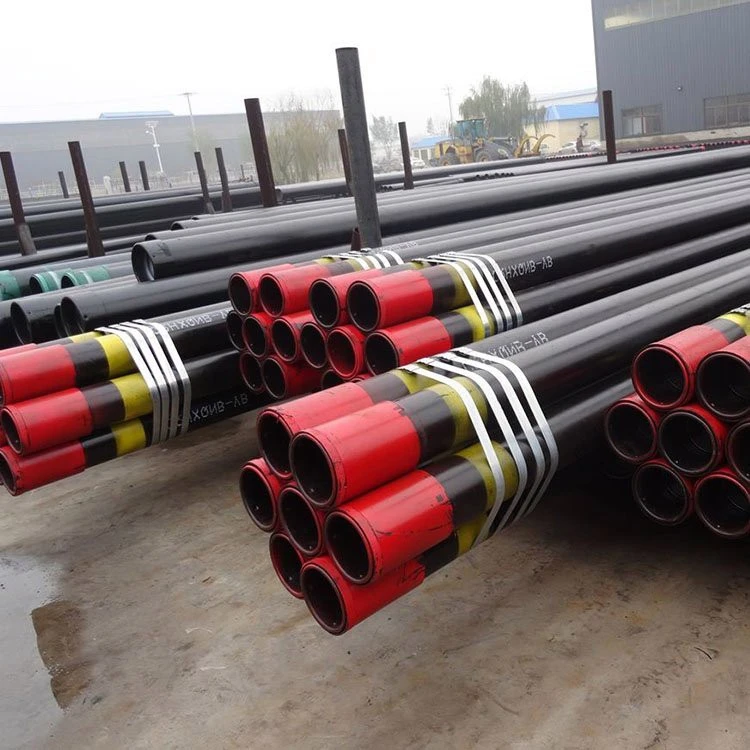

Selongsong Dan Tiub API 5CT N80
Apakah Selongsong dan Tiub API 5CT N80?
Tahap Gred:Ia ialah gred keluli -pertengahan, lebih kuat daripada J55/K55 tetapi kekuatannya lebih rendah daripada P110.
N80-1:Biasanya dihantar dalam aDinormalkansyarat. Ia lebih menjimatkan tetapi mempunyai rintangan hentaman yang lebih rendah.
N80-Q:Dihantar dalam aDipadamkan dan Dimarah (Q&T)syarat. Ia mempunyai kekuatan dan keliatan yang unggul berbanding N80-1 dan lebih sesuai untuk telaga yang mempunyai keperluan tekanan dan suhu yang lebih tinggi.
Permohonan:Digunakan dalam telaga sederhana-di mana kekuatan tegangan dan letusan yang lebih tinggi diperlukan daripada apaJ55boleh sediakan. Ia tidak direka khusus untuk perkhidmatan masam (H2S).
Hantar keperluan anda, dan kami akan menyesuaikan penyelesaian sarung N80 untuk anda yang mematuhi piawaian API 5CT!
Jadual Komposisi Kimia (Pecahan Jisim %)
API 5CT mentakrifkan had maksimum untuk Fosfor dan Sulfur. Unsur pengaloian khusus dipilih oleh pengilang.
| Gred | Karbon (C) | Mangan (Mn) | Fosfor (P) | Belerang (S) | Silikon (Si) |
| N80-1 | - | - | Kurang daripada atau sama dengan 0.030% | Kurang daripada atau sama dengan 0.030% | Kurang daripada atau sama dengan 0.45% |
| N80-Q | - | - | Kurang daripada atau sama dengan 0.030% | Kurang daripada atau sama dengan 0.030% | Kurang daripada atau sama dengan 0.45% |
Nota: Walaupun C dan Mn tidak dihadkan dengan ketat oleh jadual API 5CT untuk N80, pengeluar biasanya menggunakan 0.20-0.40% Karbon dan 1.2-1.5% Mangan untuk mencapai sifat yang diperlukan.
Jadual Harta Mekanikal (Analisis Mekanikal)
| Harta benda | Unit | Nilai |
| Kekuatan Hasil | psi (MPa) | 80,000 - 110,000 (552 - 758) |
| Kekuatan Tegangan | psi (MPa) | Lebih daripada atau sama dengan 100,000 (689) |
| Pemanjangan | % | Dikira berdasarkan luas spesimen |
| Kekerasan (N80-Q) | HRC | Biasanya 18 - 24 (tidak diberi mandat ketat seperti L80) |
Minta Lembaran Data Teknikal API 5CT N80 Penuh (PSL1 / PSL2)
Carta Spesifikasi & Saiz: Tiub N80
Tiub digunakan untuk mengangkut minyak/gas ke permukaan.
| Diameter Luar (inci) | OD (mm) | Berat Nominal (lb/ft) | Ketebalan Dinding (mm) |
| 2-3/8" | 60.3 | 4.60 - 5.80 | 4.83 - 6.45 |
| 2-7/8" | 73.0 | 6.40 - 8.60 | 5.51 - 7.82 |
| 3-1/2" | 88.9 | 9.20 - 12.70 | 6.45 - 9.50 |
| 4-1/2" | 114.3 | 12.60 - 15.10 | 6.88 - 8.56 |
Spesifikasi & Carta Saiz: Sarung N80
Selongsong gariskan lubang telaga untuk memberikan integriti struktur.
| Diameter Luar (inci) | OD (mm) | Berat Nominal (lb/ft) | Ketebalan Dinding (mm) |
| 4-1/2" | 114.3 | 9.50 - 15.10 | 5.21 - 8.56 |
| 5-1/2" | 139.7 | 14.00 - 23.00 | 6.22 - 10.54 |
| 7" | 177.8 | 20.00 - 35.00 | 6.91 - 12.65 |
| 9-5/8" | 244.5 | 36.00 - 53.50 | 7.92 - 13.84 |
| 13-3/8" | 339.7 | 48.00 - 72.00 | 8.38 - 13.06 |
| 20" | 508.0 | 94.00 - 133.00 | 11.13 - 16.13 |
Jadual Toleransi API 5CT N80
| item | Toleransi |
| Diameter Luar (OD) | OD < 4-1/2": ±0.031"; OD Lebih besar daripada atau sama dengan 4-1/2": +1.00% / -0.50% |
| Ketebalan Dinding | -12.5% |
| Berat (Sendi Tunggal) | +6.5% / -3.5% |
| Berat (Kumpulan/Lot) | -1.75% |
| Diameter Dalaman (ID) | Terhad oleh toleransi OD, Berat dan Ketebalan Dinding |
| Kelurusan | < 0.2% of total length |
Jadual Kod Warna API 5CT N80
| Gred | Jalur Warna (pada Badan Paip) | Warna Gandingan |
| N80-1 | Satu band Merah | Keseluruhan gandingan Merah |
| N80-Q | Satu band Merah + Satu band Hijau | Keseluruhan gandingan jalur Merah + Hijau |
Ujian untuk API 5CT N80 OCTG
Untuk memastikan kualiti dan pematuhan, N80 menjalani beberapa ujian:
Analisis Kimia:Mengesahkan unsur P, S dan pengaloian.
Ujian Tegangan:Memastikan hasil dan kekuatan tegangan berada dalam julat 80k-110k psi.
Ujian Meratakan:Memeriksa kemuluran dan kemungkinan kecacatan kimpalan (untuk paip ERW).
Ujian Hidrostatik:Setiap sendi diberi tekanan untuk memastikan tiada kebocoran.
NDT (Ujian Bukan{0}}Memusnahkan):
Ultrasonik (UT)atauZarah Magnet (MPI)untuk mencari keretakan dan variasi ketebalan dinding.
Ujian Kekerasan (Khusus untuk N80-Q):Untuk mengesahkan kejayaan proses Quench & Temper.
Ujian Kesan (Charpy V-Notch):Mandatori untuk N80-Q untuk memastikan keliatan; pilihan/tambahan untuk N80-1.
Ujian Drift:Melepasi mandrel melalui paip untuk memastikan diameter dalaman jelas untuk alatan.
Peralatan ujian sarung API 5CT N80
Kilang API 5CT N80 OCTG
Sijil Tiub Selongsong API 5CT N80
Minta Sijil Ujian Kilang (MTC) & Laporan API 5CT
Soalan Lazim
Apakah perbezaan antara N80 danL80?
N80 dan L80 ialah dua gred selongsong/tiub di bawah standard API SPEC 5CT, dengan perbezaan utama dalam kawalan kekuatan, rintangan kakisan dan persekitaran yang berkenaan. L80 mempunyai kekuatan yang lebih stabil, mengandungi kromium, dan menawarkan ketahanan terhadap kakisan hidrogen sulfida, menjadikannya sesuai untuk medan gas masam; N80 digunakan dalam telaga kedalaman sederhana-konvensional, mempunyai kos yang lebih rendah, tetapi rintangan kakisan yang lebih lemah.
Apakah edisi terkini API 5CT?
Edisi terkini API 5CT ialah Edisi ke-11, diterbitkan pada Disember 2023. Edisi ini mengemas kini keperluan-ujian tidak memusnahkan (NDT), meluaskan skop produk dan menetapkan piawaian yang lebih ketat untuk komposisi kimia, sifat mekanikal dan kawalan kualiti yang digunakan untuk selongsong dan tiub yang digunakan dalam pengekstrakan minyak dan gas.
