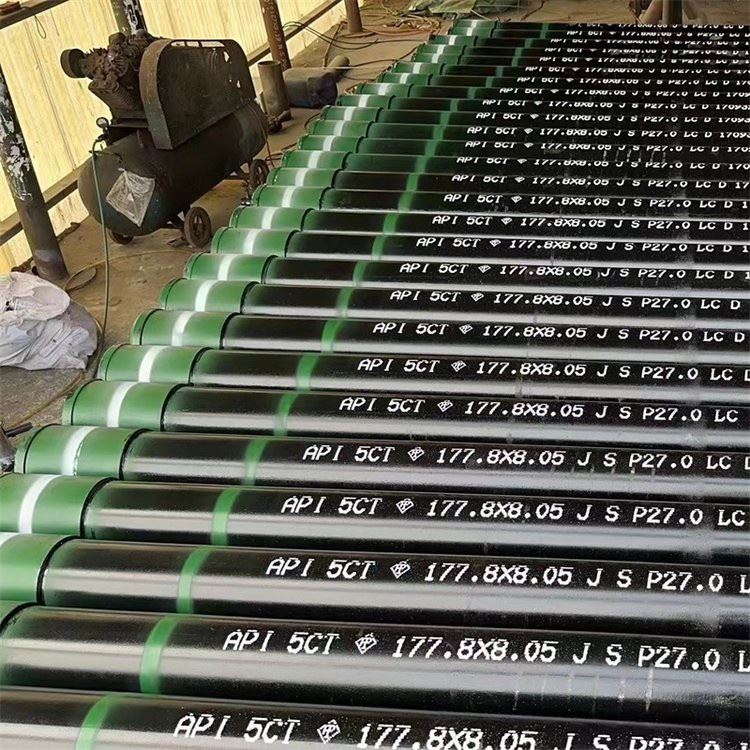

Selongsong Perigi Dalam API 5CT P110
API 5CT P110ialah gred keluli berkekuatan tinggi-yang digunakan terutamanya untuk selongsong dalam telaga minyak dan gas. Ia dikategorikan di bawah kumpulan "Kekuatan Tinggi" spesifikasi API 5CT.
Konvensyen Penamaan:"P" mewakili gred keluli, dan "110" merujuk kepada kekuatan hasil minimum110,000 psi.
Aplikasi:Ia direka khusus untuktelaga dalam, telaga ultra-dalam dan persekitaran-tekanan tinggidi mana tali selongsong mesti menyokong berat besarnya sendiri dan menahan tekanan pecah dalaman yang tinggi.
Nota:Walaupun P110 mempunyai kekuatan tegangan yang tinggi, ia secara amnya lebih sensitif kepada Keretakan Tekanan Sulfida (SSC). Oleh itu, berhati-hati diperlukan apabila menggunakan P110 standard dalam-kepekatan H tinggi2S (masam) persekitaran.
Perlukan selongsong P110{0}}kekuatan tinggi untuk telaga dalam? Isi borang kami dan jurutera kami akan mengesyorkan spesifikasi yang sempurna untuk kedalaman telaga dan penilaian tekanan anda-percuma.
Jadual Kod Warna API 5CT P110
Pengekodan warna digunakan untuk pengenalan visual pantas di tapak telaga.
| Gred Keluli | Jalur Warna (pada Paip) | Warna Gandingan |
| P110 | Satu Pancaragam Putih | Keseluruhan gandingan dicat Putih |
Jadual Komposisi Kimia API 5CT P110
API 5CT menetapkan had terutamanya pada unsur berbahaya (P dan S). Unsur pengaloian khusus (C, Mn, Cr, Mo) ditentukan oleh pengilang untuk mencapai keperluan mekanikal.
| unsur | Kandungan (Peratusan %) |
| Karbon (C) | Pengeluar ditakrifkan (biasanya 0.25 - 0.35%) |
| Mangan (Mn) | Pengeluar ditakrifkan (biasanya 1.20 - 1.50%) |
| Fosforus (P) | Kurang daripada atau sama dengan 0.030% |
| Sulfur (S) | Kurang daripada atau sama dengan 0.030% |
| Silikon (Si) | Kurang daripada atau sama dengan 0.45% |
| Cr / Mo | Selalunya ditambah untuk meningkatkan kebolehkerasan |
Jadual Harta Mekanikal API 5CT P110
| Harta benda | Unit (Imperial/Metrik) | Nilai |
| Kekuatan Hasil | psi (MPa) | 110,000 - 140,000 (758 - 965) |
| Kekuatan Tegangan | psi (MPa) | Lebih daripada atau sama dengan 125,000 (862) |
| Kekerasan (Rujukan) | HRC | 28 - 32 (biasa) |
| Pemanjangan | % | Dikira berdasarkan luas spesimen (biasanya Lebih besar daripada atau sama dengan 15%) |
Carta Saiz API 5CT P110 (Saiz Biasa)
| Diameter Luar (OD) - inci | OD - mm | Julat Ketebalan Dinding (mm) | Julat Berat (lb/ft) |
| 4-1/2" | 114.3 | 5.21 - 15.11 | 9.5 - 21.5 |
| 5-1/2" | 139.7 | 6.22 - 14.27 | 14.0 - 26.0 |
| 7" | 177.8 | 6.91 - 15.11 | 20.0 - 38.0 |
| 9-5/8" | 244.5 | 7.92 - 15.11 | 36.0 - 53.5 |
| 13-3/8" | 339.7 | 9.65 - 15.11 | 48.0 - 72.0 |
Jadual Toleransi Dimensi API 5CT P110
| item | Toleransi |
| Diameter Luar (OD) | Bawah 4": ±0.031"; 4" & Ke Atas: +1.00% / -0.50% |
| Ketebalan Dinding | -12.5% (Toleransi positif terhad mengikut berat) |
| Berat badan | Gabungan Tunggal: +6.5% / -3.5% |
| Panjang | R1: 4.88-7.62m; R2: 7.62-10.36m; R3: >10.36m |
| Kelurusan | Jumlah sisihan tidak melebihi 0.2% panjang |
pemeriksaan selongsong P110
Piawaian rujukan utama untuk pemeriksaan selongsong P110 ialah API SPEC 5CT, yang menetapkan keperluan berkenaan komposisi kimia, sifat mekanikal, toleransi dimensi dan ujian tidak-memusnahkan untuk paip selongsong.
Menurut Edisi ke-11 API SPEC 5CT (diterbitkan pada Disember 2023), keluli Gred P110 mesti memenuhi kriteria pemeriksaan utama berikut:
- Komposisi Kimia: Kandungan karbon 0.34–0.43%, kandungan Molibdenum 0.15–0.25%, dan Kandungan Fosforus dan Sulfur kedua-duanya Kurang daripada atau sama dengan 0.030%.
- Sifat Mekanikal: Kekuatan hasil minimum 758 MPa (110 ksi), kekuatan tegangan Lebih besar daripada atau sama dengan 965 MPa, dan pemanjangan 18–32%.
- Kawalan Kekerasan: Kekerasan Brinell (HB) mesti mematuhi had standard untuk mengelakkan patah rapuh.
- Ujian Bukan{0}}Memusnahkan (NDT): Termasuk ujian ultrasonik, pemeriksaan zarah magnetik, dsb., untuk memastikan tiada kecacatan seperti retak atau lipatan.
- Ujian Tekanan dan Pengedap: Mesti lulus ujian hidrostatik untuk mengesahkan kapasiti galas tekanan-.
- Rintangan Runtuh: Untuk aplikasi-telaga dalam, ujian rintangan runtuh-skala penuh diperlukan untuk menilai kestabilan di bawah keadaan tekanan yang kompleks.
Kilang API 5CT P110 OCTG
Peralatan ujian Sarung Telaga Minyak API 5CT P110
Soalan Lazim
Apakah kekuatan hasil P110?
Keluli Gred P110 mempunyai kekuatan hasil 758 MPa (kira-kira 110 ksi)-kekuatan hasil minimum yang ditentukan-dan digunakan secara meluas dalam aplikasi sarung minyak yang memerlukan kekuatan tinggi.
Adakah keluli karbon P110?
Ya, P110 ialah keluli karbon; lebih tepat lagi, ia ialah keluli karbon-kekuatan rendah-tinggi (HSLA), yang digunakan terutamanya untuk selongsong dan tiub dalam industri minyak dan gas.
