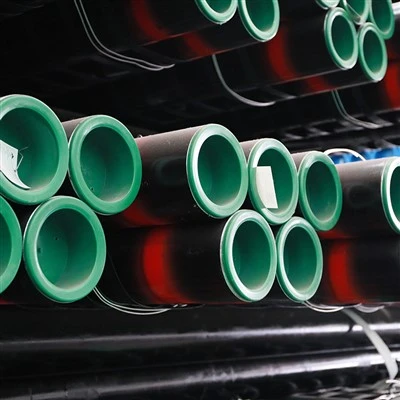

Tiub Minyak N80 EU
Tiub N80ialah barang tiub negara minyak (OCTG) yang mematuhiSpesifikasi API 5CTstandard.
"N80":Merujuk kepada gred kekuatan hasil, bermakna kekuatan hasil minimum ialah 80,000 psi (552 MPa).
Nota: Terdapat dua jenis:N80-1(biasanya dinormalisasi) danN80-Q(Dipadamkan dan Dipanaskan untuk keseragaman yang lebih tinggi).
"EUE" (Tamat Kecelaruan Luaran):Merujuk kepada jenis sambungan bertetulang. Ketebalan dinding di hujung paip ditingkatkan melalui proses penempaan-panas sebelum menjalin benang. Ini memastikan sambungan lebih kuat daripada badan paip, menghalang kegagalan sendi di bawah beban berat di dalam telaga.
Spesifikasi Teknikal (Spesifikasi)
| item | Penerangan |
| Standard | Spesifikasi API 5CT (Edisi ke-10) |
| Gred | N80 (N80-1, N80-Q) |
| Jenis Sambungan | EUE (Tamat Kecelaruan Luaran) |
| Piawaian Threading | API 5B (10 Pusingan untuk EUE) |
| Julat Saiz | 1.9" hingga 4-1/2" |
| Salutan Permukaan | Cat anti-karat hitam, Salutan Plastik Dalaman (Pilihan), Phosphating |
| Pengekodan Warna | N80-1 (Satu Jalur Merah) / N80-Q (Satu Jalur Merah + Satu Jalur Hijau Terang) |
Komposisi Kimia & Sifat Mekanikal
Komposisi Kimia (Keperluan API 5CT)
API 5CT mempunyai keperluan kimia terhad untuk N80-1 (kecuali P dan S), manakala N80-Q dikawal dengan lebih ketat.
| Gred | C (%) | Mn (%) | P (%) | S (%) | Si (%) |
| N80-1 | Tidak Dinyatakan | Tidak Dinyatakan | 0.030 | 0.030 | Tidak Dinyatakan |
| N80-Q | Tidak Dinyatakan | Tidak Dinyatakan | 0.030 | 0.030 | Tidak Dinyatakan |
Sifat Mekanikal
| Harta benda | N80 (N80-1 & N80-Q) |
| Kekuatan Hasil | 552 – 758 MPa(80,000 – 110,000 psi) |
| Kekuatan Tegangan | Lebih besar daripada atau sama dengan 689 MPa(100,000 psi) |
| Pemanjangan | Dikira setiap formula API 5CT (Biasanya Lebih Besar daripada atau sama dengan 15-20%) |
| Kekerasan (N80-Q) | Tiada had API, tetapi secara amnya < 22 HRC (untuk perkhidmatan standard) |
Jadual Saiz Biasa (Tiub N80 EUE)
| Diameter Luar (OD) | Nom. Berat (lb/ft) | Ketebalan Dinding | Diameter Kecewa | Diameter Dalaman (ID) |
| 2-3/8" | 4.70 | 4.83 mm (0.190") | 65.89 mm | 50.65 mm |
| 2-7/8" | 6.50 | 5.51 mm (0.217") | 77.77 mm | 62.00 mm |
| 3-1/2" | 9.30 | 6.45 mm (0.254") | 93.22 mm | 76.00 mm |
| 4-1/2" | 12.75 | 6.88 mm (0.271") | 120.65 mm | 100.53 mm |
Jadual Toleransi
| Parameter | Toleransi |
| Diameter Luar (OD) | ±0.79 mm (Untuk tiub Kurang daripada atau sama dengan 4-1/2") |
| Ketebalan Dinding | -12.5%(Penipisan maksimum; had atas dikawal oleh berat) |
| Berat (setiap sendi) | +6.5% / -3.5% |
| Kelurusan | Jumlah sisihan < 0.2% L; sisihan tempatan < 1.6mm/1.5m |
Ciri-ciri Tiub Minyak N80 EUE
Kapasiti Beban Tinggi:N80 kira-kira 45% lebih kuat daripada gred J55/K55, menjadikannya sesuai untuk telaga yang lebih dalam dan-persekitaran tekanan yang lebih tinggi.
Sendi Bertetulang (EUE):Reka bentuk Kecelaruan Luaran meningkatkan-kawasan keratan rentas hujung berulir. Ini dengan ketara meningkatkan rintangan ricih dan kebolehpercayaan pengedap, menghalang "tarik sendi-keluar" di bawah tegangan tinggi.
serba boleh:N80 ialah gred "sweet spot" dalam industri-ia menawarkan kekuatan tinggi tanpa rapuh atau mahal seperti gred lebih tinggi seperti P110.
Keperluan Ujian yang ketat:Setiap sendi N80 mesti menjalani:
Ujian Hidrostatik:Untuk memastikan tiada kebocoran atau pecah pada tekanan tinggi.
Ujian Bukan{0}}Memusnahkan (NDT):Termasuk ujian Ultrasonik atau Eddy Current untuk memastikan paip bebas daripada keretakan.
Ujian Drift (Hanyutan):Memastikan ID jelas untuk dilalui alatan lubang bawah.
Kilang Tiub Minyak GNEE N80 EUE
Peralatan ujian Tiub Minyak N80 EU
Sijil Tiub Minyak N80 EU
Soalan Lazim
S1: Apakah perbezaan utama antara N80-1 dan N80-Q?
A:Ini adalah perbezaan yang paling kritikal untuk tiub N80.
N80-1:Biasanya dihantar dalam aDinormalkansyarat. Ia lebih kos-efektif dan sesuai untuk persekitaran telaga standard.
N80-Q:Dihantar dalam aDipadamkan dan Dimarah (Q&T)syarat. Ia menawarkan keseragaman kekuatan yang unggul dan rintangan keletihan yang lebih baik, menjadikannya lebih dipercayai untuk menuntut keadaan telaga.
S2: Mengapakah "EUE" (External Upset End) diutamakan berbanding "NUE" (Non-Upset End)?
A:EUE ialah piawaian industri untuk kebanyakan telaga pengeluaran. Proses "Kecewa" meningkatkan ketebalan dinding di hujung paip sebelum menjalin benang. Ini memastikan bahawakekuatan sendi adalah lebih tinggi daripada kekuatan badan paip, menghalang "sendi tarik-keluar" atau kegagalan di bawah ketegangan dan tekanan tinggi yang terdapat dalam telaga dalam.
S3: Adakah tiub N80 EUE sesuai untuk Sour Service (persekitaran H2S)?
A: Tidak.N80 ialah keluli sederhana-hingga-tinggi yang terdedah kepadaPerekahan Tekanan Sulfida (SSC)dalam persekitaran H2S. Untuk perkhidmatan masam, kami mengesyorkan menggunakanL80-1, C90, atauT95gred, yang direka khusus untuk menentang kerosakan hidrogen.
